一体化净水器虹吸原理

编辑:气浮机厂家中侨启迪 来自:http://www.zhongqiaohuanjing.com /日期:2019-04-16 15:00 | 人气:

 FA全自动一体化净水器主要是对江、河、湖、水库、地下水、地表水等水源的水质净化处理设备。由于现在的水源污染严重,要想出水水质好、使用寿命长,就得定期清洗和保养,虹吸反洗正是起到了其重要保护作用。下面请大家看下虹吸反洗原理图,真正了解FA全自动一体化净水器虹吸反洗原理:

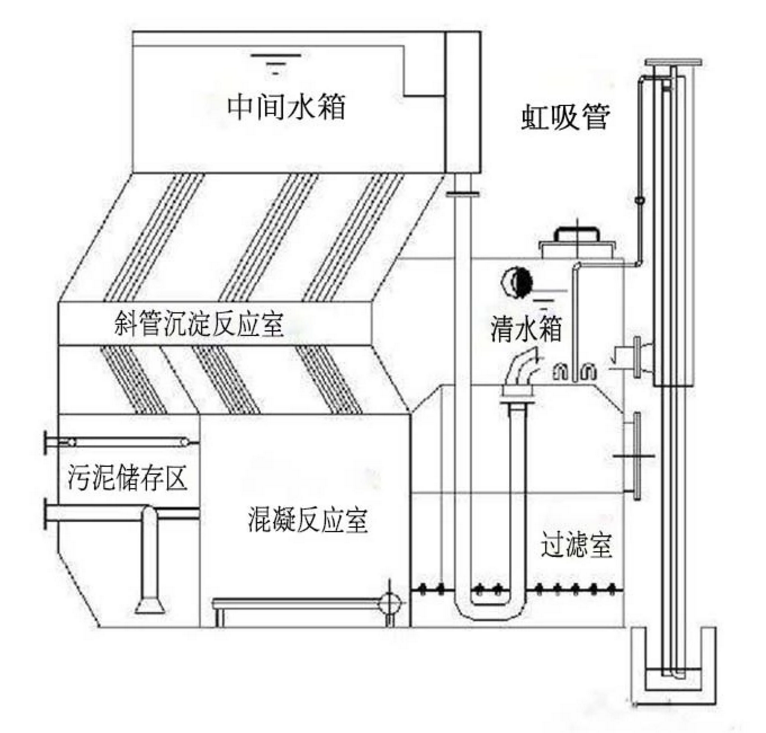

一体化净水器虹吸反洗原理图

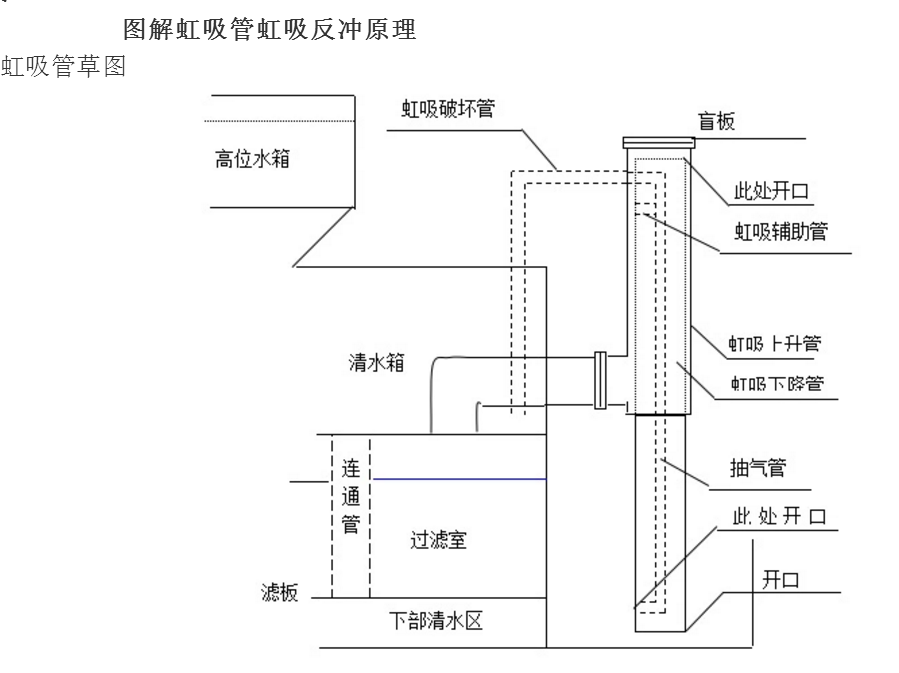

一体化净水器虹吸反洗原理图

全自动一体化净水器反洗原理:

1、随着滤室中过滤的不断进行,滤料表面开始积累颗粒大于滤料粒径的悬浮物及固体颗粒,与此同时,通过U型管的配水透过滤料所需要的压力逐渐增大。此压力超过从高位水箱溢流到滤料表面之间的水柱形成的压力时,高位水箱中的进水将不再透过滤料,滤料层上部的水位会上升至虹吸管上升管。

2、虹吸上升管中水位不断上升,当水位至虹吸辅助管的管口时,水进入虹吸辅助管口落下,依靠水流带走一部分空气,辅助管中的真空度增大,与之相连的抽气管将虹吸下降管的空气抽走,使虹吸管真空度增大,虹吸下降管中的液面不断上升,进一步积压了虹吸管中的空气,空气全部通过抽气管排走,最终,虹吸上升管与虹吸下降管中的水面接触,形成连续虹吸作用。

3、随着虹吸作用的进行,过滤室中的滤料上部的压力骤降,在下部清水区压力不变的情况下,下部清水区中的清水开始穿过滤板进入滤料层,给滤料进行反冲洗,与此同时,清水箱中的清水穿过连通管进入下部清水区。反冲洗产生的废水通过虹吸上升管后,进入虹吸下降管排入反洗地沟。

4、随着反冲洗的进行,清洗箱中的水位不断下降,当水位下降到虹吸破坏管管口以下时,气体进入虹吸破坏管,管口与大气相通,这导致虹吸管中的真空破坏,反洗结束,过滤重新开始。
