一体化净水设备运行原理

编辑:气浮机厂家中侨启迪 来自:http://www.zhongqiaohuanjing.com /日期:2019-04-04 16:26 | 人气:

一体化净水设备反运行原理
       原水进入设备进水口的水压>0.07MPa即可。ZQ型多功能一体化净水设备前设置2台静态管道混合器,1台用于聚合氯化铝的投加另一台用于高浊度时投加助凝剂(或添加剂)。水处理药剂聚合氯化铝在加药装置内配制完成,并由计量泵送至静态管道混合器内,静态管道混合器通过自身结构的剪切、搅拌作用,使其混合均匀,然后进入一体化净水设备内。

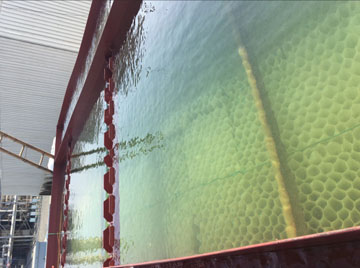

       原水在进入ZQ型多功能一体化净水设备后,首先进入装置中部的配水区,进行旋切线均匀布水,并带有水力搅拌功能的混合方式,使水中的悬浮物和药剂进行充分反应,并设有污泥回流孔,使形成的矾花循环的与杂质进行充分接触形成大矾花,再由旋切布水装置上部的小旋切布水装置进行推动旋转,使形成的大矾花更密实更大,再由外部的隔气稳流筒进行向四周均匀布水。水流速度降低,并缓慢进入四斗集泥系统,大颗粒的矾花比重已超过水的比重,沉入四个排泥斗内,其余中等的矾花进入沉降区内,由于斜管的吸附粘结在斜管壁上,因为设备是连续运行的,所以斜管壁上的矾花越积越多,最后随水流的上升作用松动斜管壁上的形成的大矾花,随重力作用滑落掉入四个排泥斗内,在水的静压力下开启排泥阀将泥排出体外。而通过斜管澄清后的水则通过净水装置上部全通道集水、重力配水系统进入过滤室内,并自上而下通过滤层进行过滤,水中的矾花被滤层拦截、过滤。过滤后的清水通过滤头汇集至装置底部的清水区,并由连通管返至装置顶部的清水层。原水在净水装置内净化后流入清水池,然后由二级泵站送往用水点。
设备排泥及反洗排污:高效一体化全自动净水装置里沉淀下的泥渣,经排泥系统定时自动排除,排出的泥浆以及过滤反冲洗水接至下水道或泥浆坑进行干化处理。
一体化净水设备
①排泥:当净水装置运行一定时间后,电动蝶阀通过中央控制柜所给信号进行自动排泥一次(原水浊度低于500mg/L时排泥周期T=12小时为宜,排泥周期可调)。
②反冲洗排污:污水经过过滤层过滤一定时间后,过滤层的阻力逐渐增大,当压力达到设定值时,反冲洗管开始自动反洗,过滤区内存水在上部清水层的静压下迅速加速反冲洗,装置内清水按照正常运行路径反方向返回,当清水经过过滤区时即开始对过滤层进行反冲洗,反洗历时2~2.5分钟后(时间可调),当达到设定反洗时间自动停止反冲洗。反洗污水排至排污槽内,并由排污管引至下水道或泥浆坑。
