气浮机结构

编辑:气浮机厂家中侨启迪 来自:http://www.zhongqiaohuanjing.com /日期:2019-11-21 11:38 | 人气:

一、气浮机结构组成

1)气浮机主体

       主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。 溶气罐产生溶气水,通过释放器减压释放到待处理的水中。溶解在水中的空气从水中释放出来,形成20-40um的微小细泡,微气泡同污水中的悬浮物结合,使悬浮物比重小于水,并逐渐浮到水面形成浮渣。水面上备有刮板系统,将浮渣刮入污泥池。清水从下部经溢流槽进入清水池。

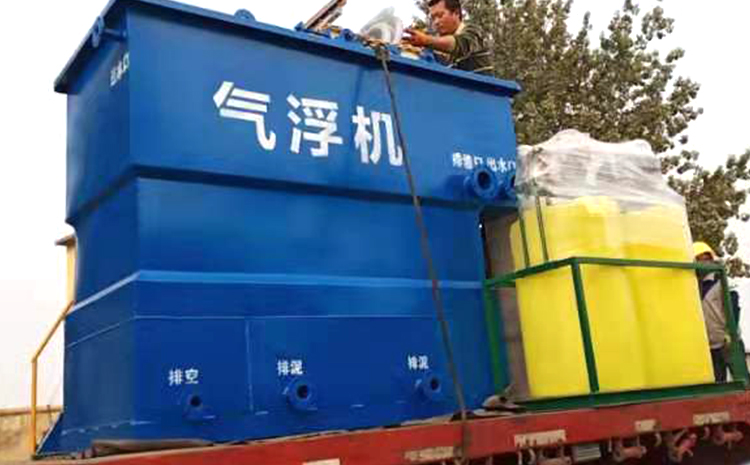

气浮机结构

2)溶气系统

       主要有溶气罐、空气压缩机、高压泵组成。溶气罐是系统中关键的部分,它是一个密闭耐压钢罐,其作用就是实现水和空气的充分接触,加速空气溶解,加速空气和水体的扩散、传质过程,提高溶气效率。

3)加药装置(根据具体要求选配):

       用以投加絮凝剂、助凝剂,以便气浮机更好的发挥其絮凝效果,加药装置主要由药桶、搅拌机、计量泵三部分组成。

二、气浮机结构机理

       气浮机结构与原理:污水通过水泵或自流至气浮机,并加入适当的絮凝剂凝聚,涡凹曝气机是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区,液面上的空气被吸入水中,微气泡随之产生,并螺旋型上升到上面,空气中的氧气也随着进入了水中。

       由于气水混合物和液体之间压力不平衡,产生了一个垂直向上的浮力,将纤维悬浮物带到液面。上浮过程中,微气泡会附着到悬浮物上,到达液面后悬浮物便依靠这些气泡支撑维持在液面,并通过呈现辐射状的气流推力来清除。

       浮在水面上的悬浮物连续地被刮泥机清除,刮泥机沿着整个液面运动,并将悬浮物从气浮槽的进口端推到出口端,通过倾斜的金属板落入污泥槽,将所收集的污泥送入污泥池,同时设计有沉淀椎体,用来沉淀收集污水中可下沉SS,采用间歇性排放至污泥池,污泥池收集所有上浮和沉淀污泥,然后到污泥压滤机进行污泥干化处理。净化后污水在排放前先经金属下方的出口进入溢流槽,溢流用来控制气浮槽的水位,以确保槽中的液体不会流入污泥排放管道内。
